對講機中常用的天線
發布時間：
2025-07-30 10:22
對講機天線的性能直接影響通信距離和信號質量，根據使用場景、頻段及設備類型，主流天線類型及選型要點如下：

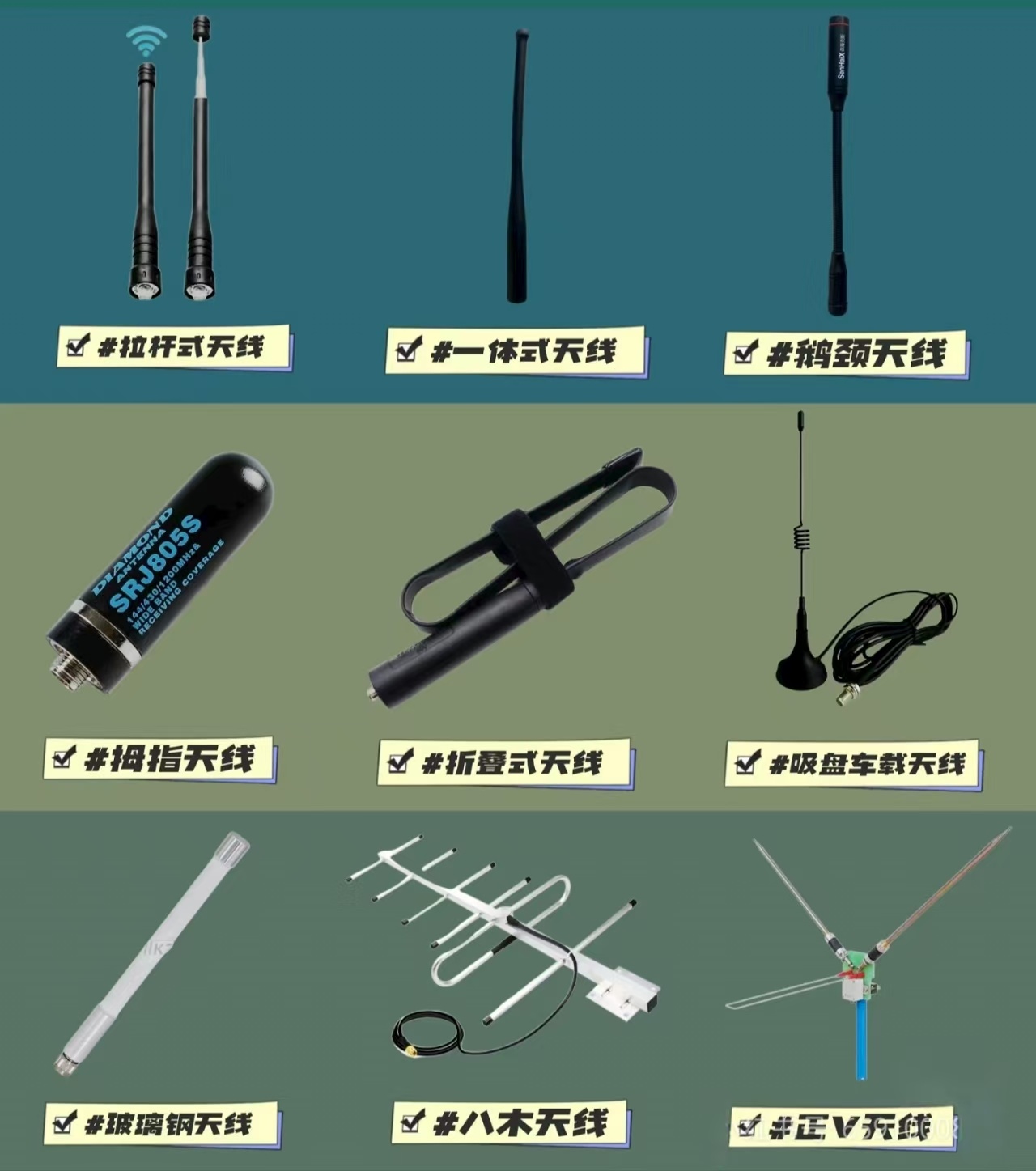

一、常見天線類型及特點
1. 橡膠天線（膠棒天線）
-
結構：內部螺旋線圈+橡膠封裝，長度通常 8-20cm（UHF頻段較短，VHF較長）。
-
優勢：
-
抗摔防水（IP67級），適合戶外工程、消防等惡劣環境。
-
成本低廉（＜$2），可大規模替換。
-
-
局限：增益低（通常 0-2dBi），效率約50-70%。
-
適用：民用對講機（如寶峰UV-5R）、酒店/物業手持機。
2. 鞭狀天線（拉桿天線）
-
結構：可伸縮金屬桿（最長可達40cm），底部加感線圈。
-
優勢：
-
伸展時增益提升（VHF：3-5dBi，UHF：2-4dBi）。
-
縮短后便于攜帶。
-
-
缺點：易彎曲變形，長期使用接觸不良。
-
適用：業余無線電手臺（如八重洲FT-60R）、車載臺外接天線。
3. 柔性天線（Nagy天線）
-
結構：玻璃纖維芯+螺旋輻射體包裹硅膠，可360°彎曲。
-
優勢：
-
抗纏繞（背包作業時不易折斷）。
-
重量輕（比橡膠天線輕30%）。
-
-
典型值：增益1-3dBi，彎曲后效率下降≤15%。
-
適用：林業巡邏、攀巖等運動場景。
4. 高增益天線
-
設計：加長振子（＞25cm）或加頂負載電容。
-
性能：增益可達 4-6dBi（比原裝天線提升50%距離）。
-
代價：尺寸大，手持平衡性差。
-
適用：遠距離通信需求（如海面作業、沙漠勘探）。
二、關鍵性能參數解析
| 參數 | 理想范圍 | 影響說明 |
|---|---|---|
| 頻率范圍 | VHF：136-174MHz UHF：400-470MHz |
天線需覆蓋設備頻段，否則駐波比飆升 |
| 駐波比（VSWR） | ＜1.5 | ＞2.0時50%功率損耗為熱量 |
| 增益 | 手持機：0-4dBi | 每提升3dBi，通信距離約增40% |
| 阻抗 | 50Ω | 與對講機端口匹配減少反射 |
注：VHF天線較長（波長2米），UHF天線較短（波長70厘米），雙頻天線需折中設計。
三、按場景選型指南
| 場景 | 推薦天線類型 | 原因說明 |
|---|---|---|
| 城市樓宇密集區 | 柔性天線 | 彎曲繞過障礙物，減少信號遮擋 |
| 野外開闊地 | 高增益鞭狀天線 | 利用高增益擴展通信距離 |
| 消防/救援 | 防火橡膠天線 | 耐高溫（＞250℃）+阻燃材質 |
| 車載臺 | 吸盤外置天線 | 通過車頂金屬體提升地網效果 |
四、天線接口標準
-
SMA-J（公頭）：
男頭（螺紋在內），常見于寶峰、摩托羅拉商用機。 -
BNC：
卡扣式快拆接口，多用于建伍專業對講機。 -
TNC：
螺紋加固版SMA，抗振動（航空、鐵路專用）。
警告：強行混接不同接口會損壞螺紋（如SMA公頭擰入BNC母座）！
五、使用與維護禁忌
禁止握持天線中部通話：
手部電容效應導致頻偏，UHF頻段可能偏移0.5-2MHz，信號衰減3dB以上。
避免天線接觸金屬體：
靠近金屬管道時輻射效率下降40%（地效應損耗）。
定期檢測駐波比：
專業用戶應每季度用天線分析儀檢測，VSWR＞2.0需更換。
六、改裝天線風險提示
-
非法擴頻：
改裝高增益天線可能導致發射功率超標（例如FCC限值手持機5W）。 -
頻段失配：
專用于UHF 400-420MHz的天線在450MHz時VSWR可能＞3.0。
建議：優先選用原廠認證天線（如摩托羅拉原裝天線效率比副廠高15-30%）。
七、特殊場景解決方案
-
隧道/地下礦井：
使用泄漏電纜+中繼器替代傳統天線，延伸信號覆蓋。 -
車隊遠距通信：
車載臺外接1/4波長磁吸天線（增益5dBi），通信距離可達20公里。
總結：對講機天線選型需平衡 頻段匹配、物理強度、增益需求 三要素。日常使用首選橡膠/柔性天線；專業遠距離作業選用高增益鞭狀天線；嚴苛環境務必確認防護等級（IP67以上）。改裝天線時務必檢測駐波比，避免違法擴頻風險。
